깎기부패널식옹벽

  • 신기술 제 2023-3호 GMP-WALL

공법특징

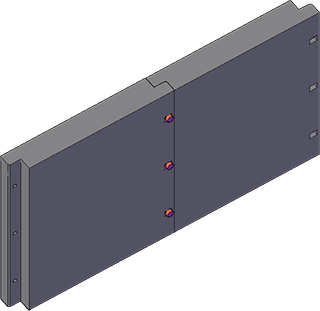

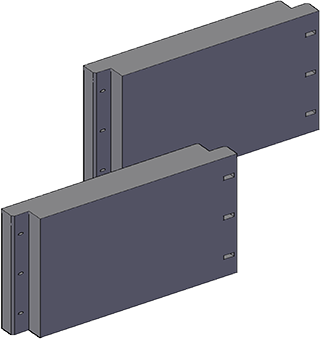

  • 1/2겹쳐 패널과 패널 결합
    상,중,하 볼트 연결로 패널을 연결함

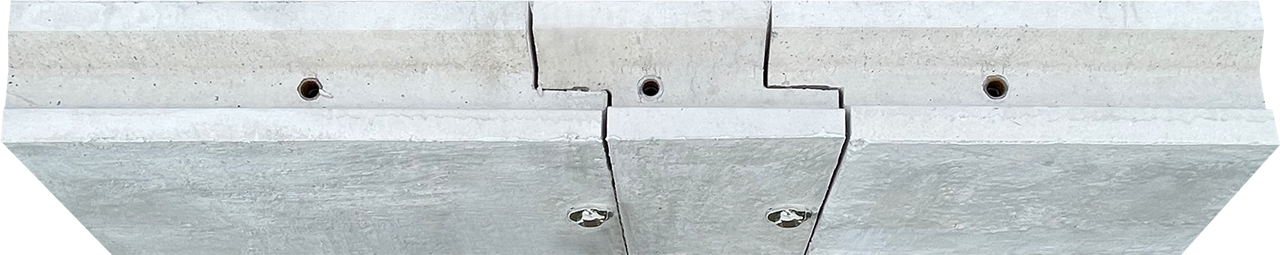

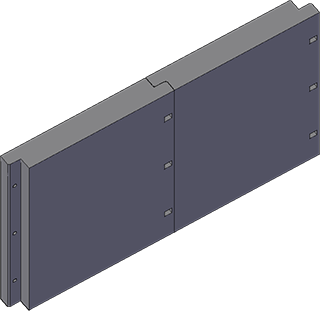

  • 볼트로 패널과 패널을 연결한 모습

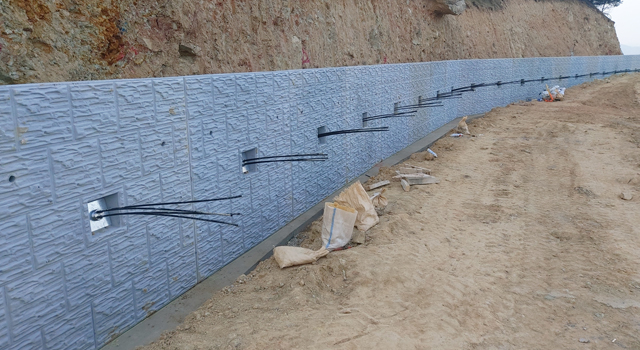

  • 볼트를 이용한 상호 결합형 깎기부 패널식 옹벽
  • 비탈면에 네일 또는 영구앵커 등의 보강재 및 프리캐스트 패널의 상호 결합을 위해 고장력 볼트를 사용하여 일체형 옹벽을 축조하는 깎기부 패널식 옹벽 및 시공방법입니다.
  • 공법사에서 직접 설계,제조,시공함으로써 품질관리 용이하고 시공성 우수합니다.
  • TOP-DOWN 및 BOTTOM-UP방식 모두 가능합니다.
  • PC패널의 좌,우가 반폭으로 겹쳐 후면에 고장력 볼트를 사용하여 체결하므로 일체형 옹벽의 축조를 가능하게 하여 시공중이나 시공 후 발생되는 패널의 변형에 대한 안정성이 우수합니다.
  • PC패널의 좌,우를 볼트로 결합하게 되면 하중분배, 강성증가로 인해 일반 패널식옹벽 대비 매우 우수한 변위제어 성능을 확보하고 일반패널 대비 54.3%~99.1% 변위량 감소 효과가 있습니다.

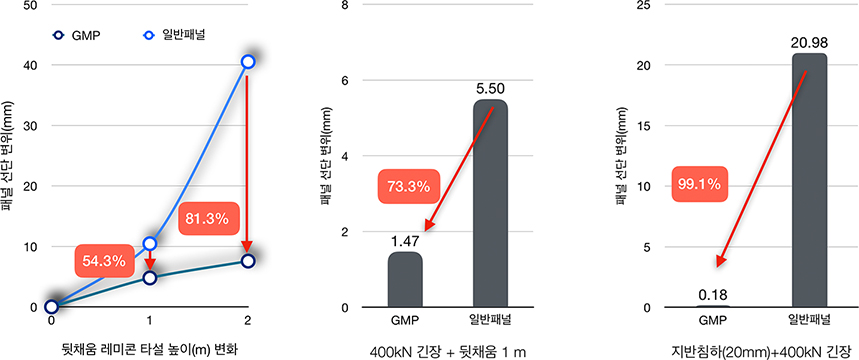

    패널간 접합부를 볼트 체결한 GMP-WALL과 일반패널의 시공단계별 변위량 비교평가 해석결과
  • 좌,우 볼트 이용으로 인해 자립이 가능하여 버팀목 또는 클램프가 필요없고 타사 제품 대비 시공기간이 짧으므로 경제성이 우수합니다.
  • 탈부착 가능한 콘크리트 캡 사용으로 두부를 외부로부터 차단시켜 부식 및 보강재 손실 발생을 억제합니다.

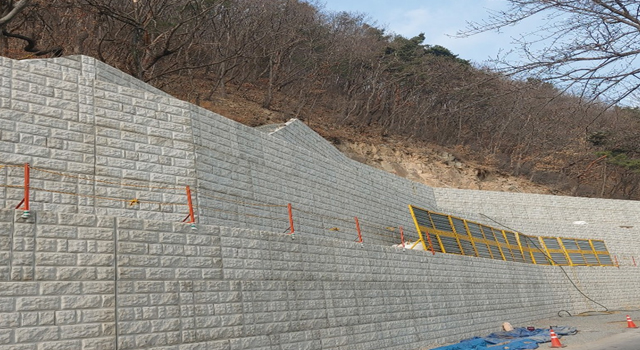

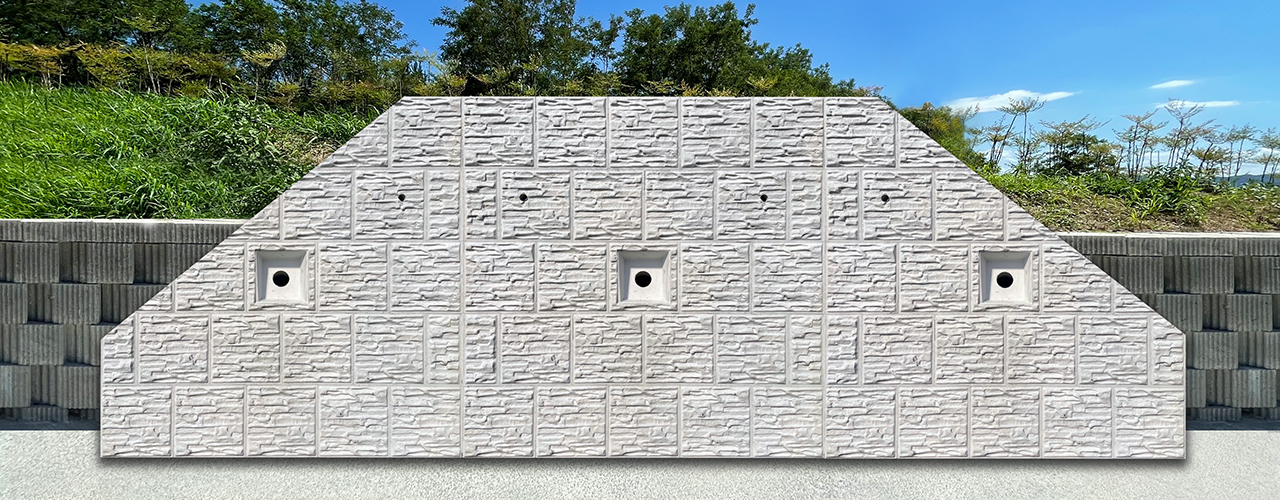

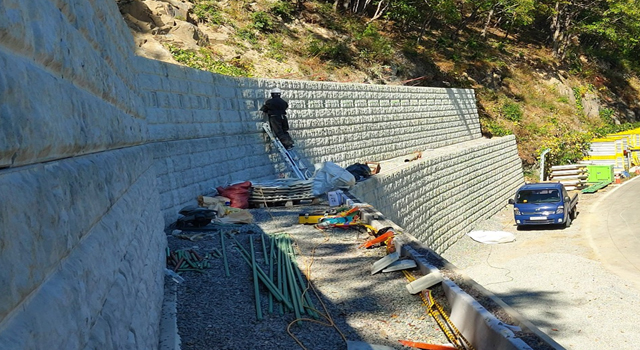

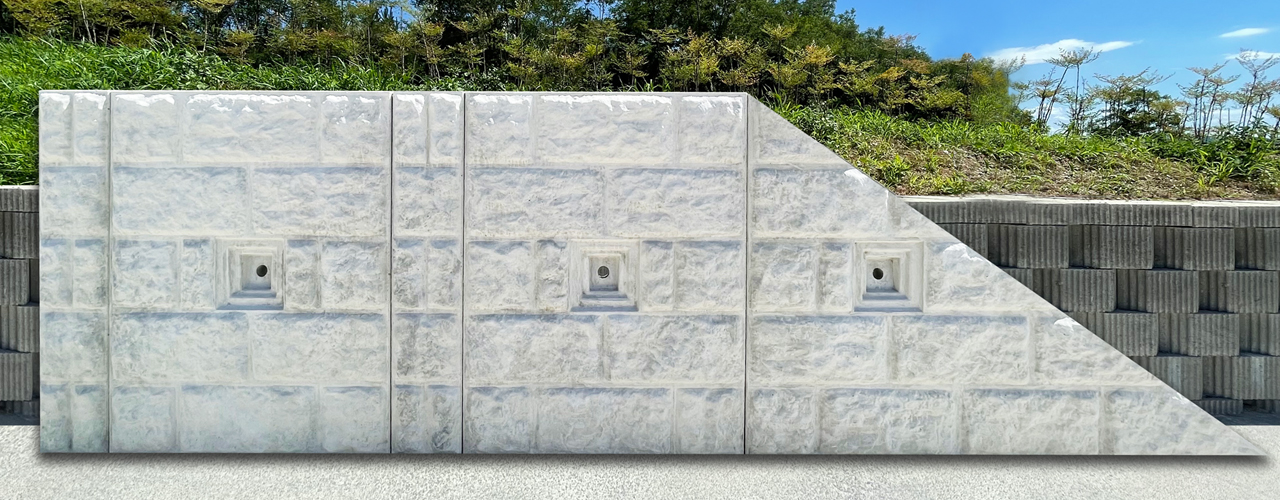

  • 자연석(화강암) 문양의 우수한 디자인을 적용하여 주변과 조화롭습니다.
  • 마감패널 사용으로 디자인 우수합니다.
  • 소단부 수목식재 가능하여 경관 우수합니다.

깎기부 패널식 옹벽의 적용분야

급경사인 깎기 비탈면의 안전성 확보가 필요한 경우

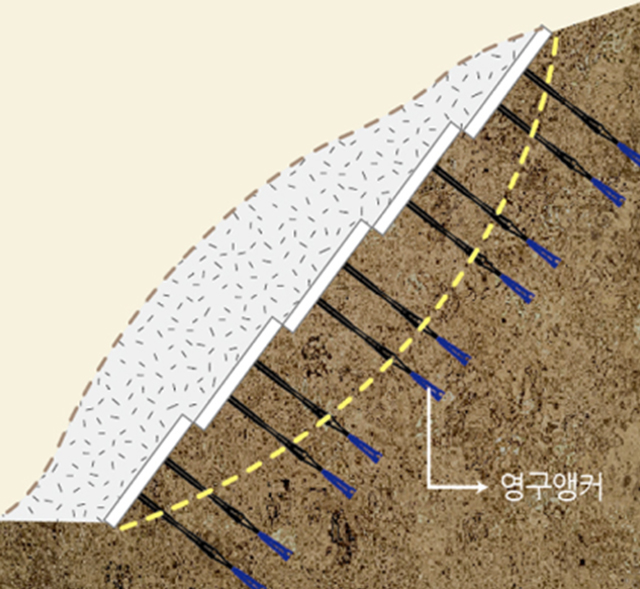

  • 앵커설치각도 큼

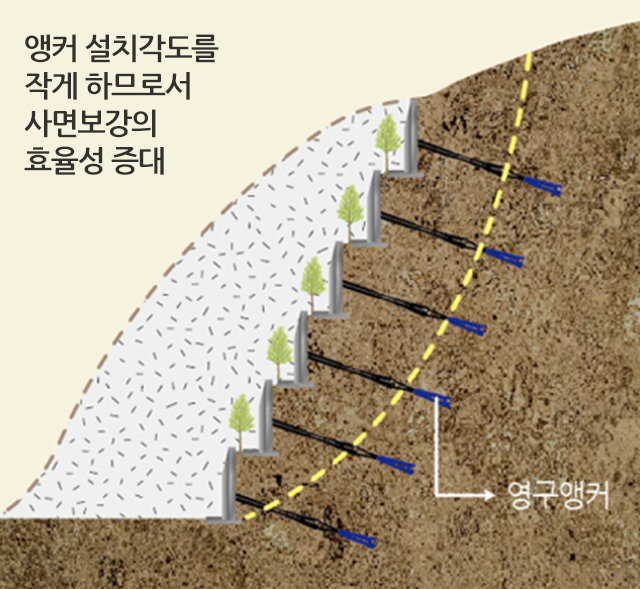

  • 앵커설치각도 작음
깎기비탈면 상부구조물의 이설이 필요한 경우

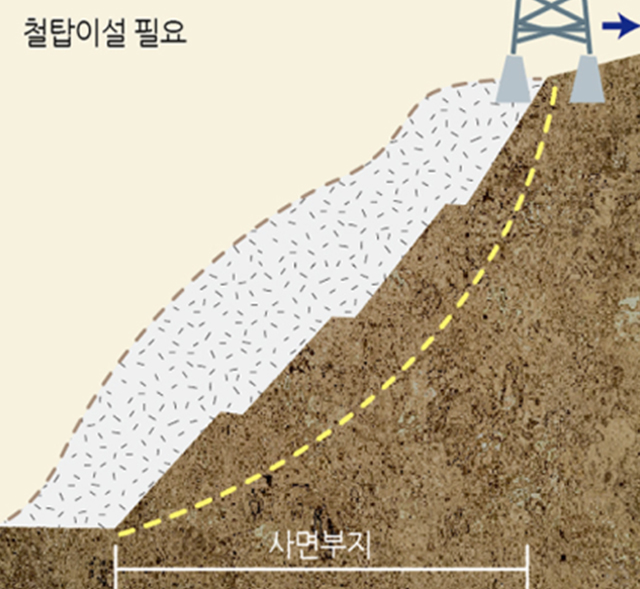

  • 철탑이설 필요

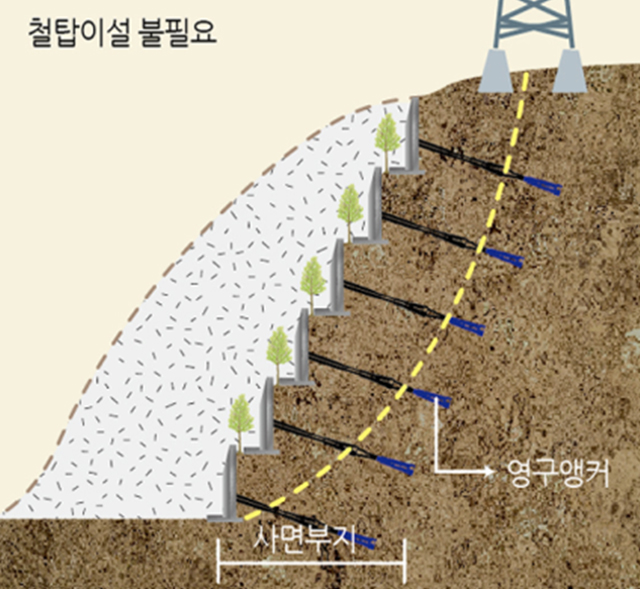

  • 철탑이설 불필요

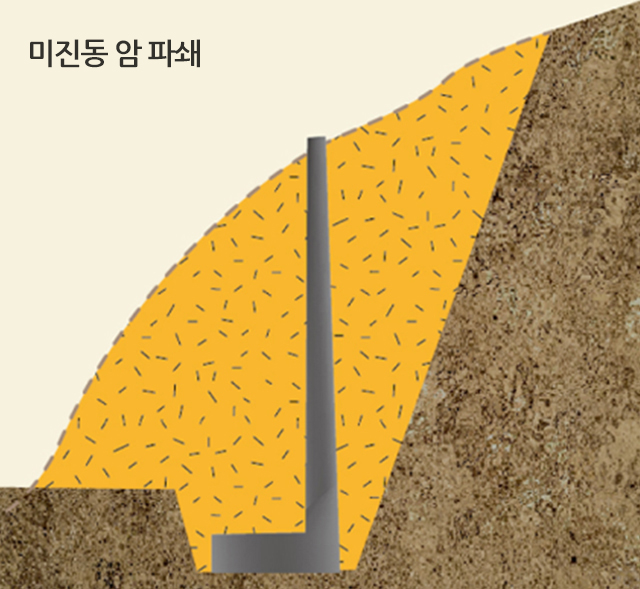

현장타설옹벽 시공시 토공량을 극소화 하여 공사비 절감 기능
  • 토공량 큼

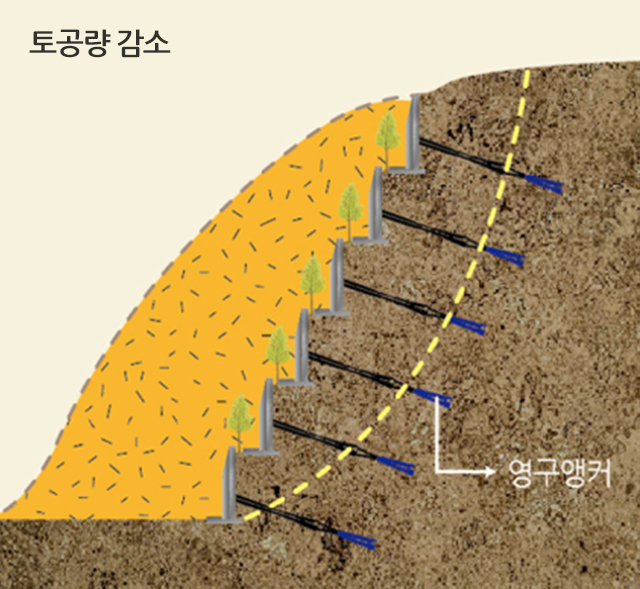

  • 토공량 작음

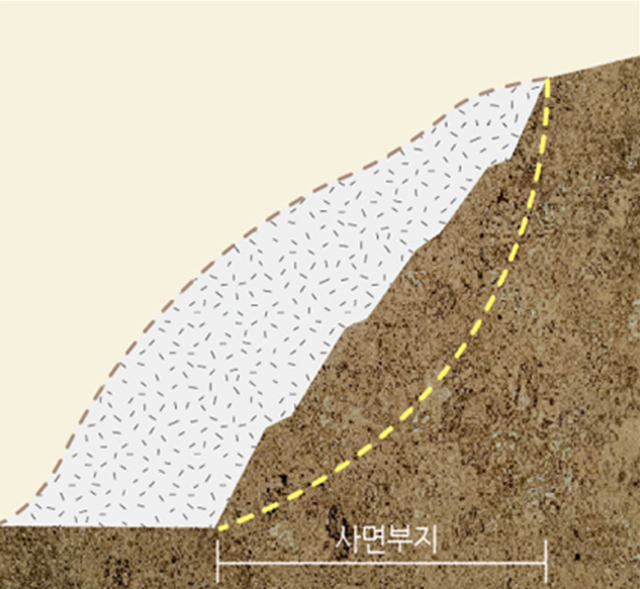

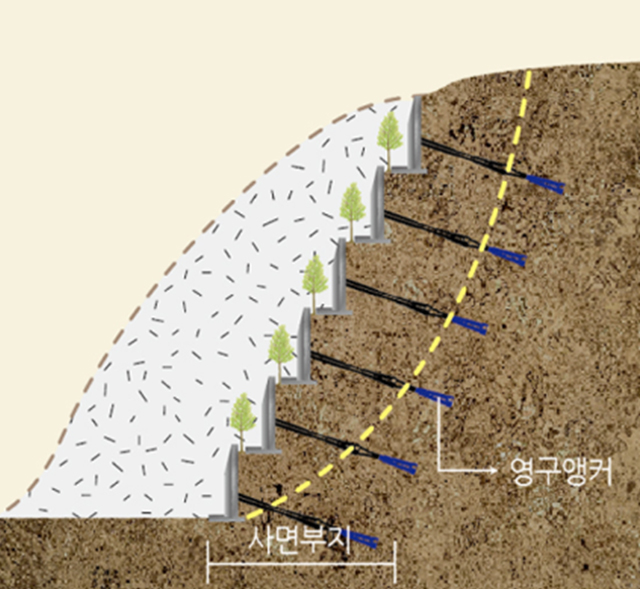

도심지 단지 조성 등 부지 이용도를 극대화 하여야 할 경우
  • 사면부지 넓음
  • 사면부지 적음

A-TYPE

1. 제원

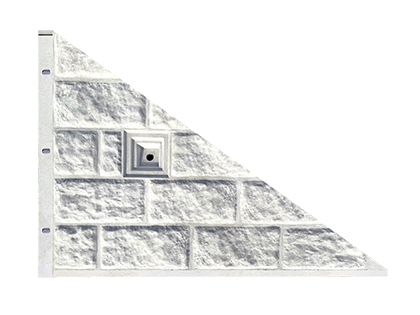

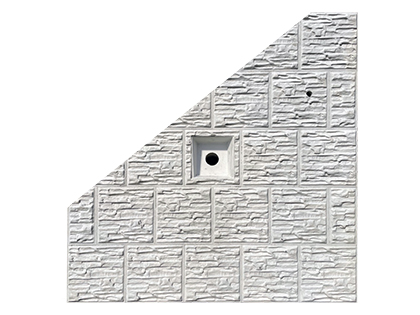

  • 좌측 기본 마감형
    2,500×2,500×440(800) 물품식별번호 : 24501422

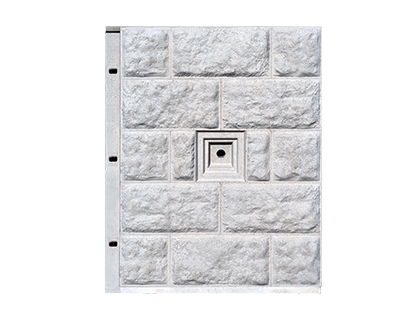

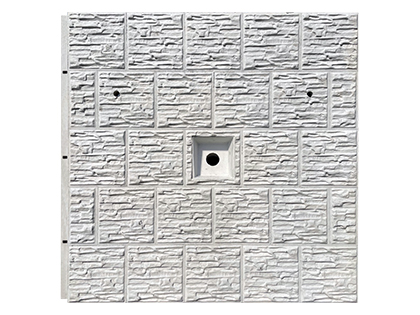

  • 기본형
    2,500×2,500×440 물품식별번호 : 24501423

  • 우측 기본 마감형
    2,500×2,500×440(800) 물품식별번호 : 24501422

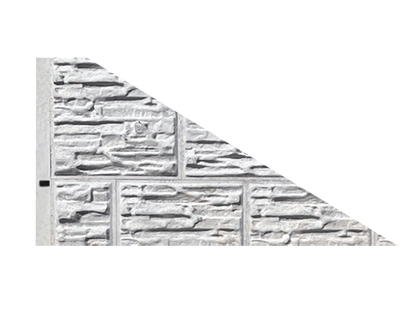

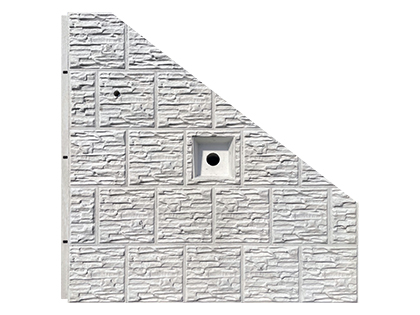

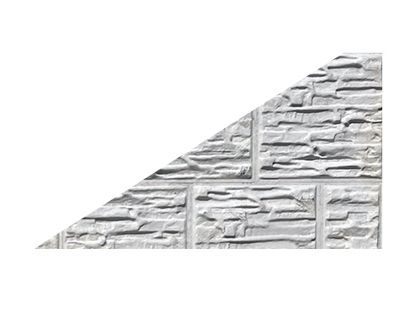

  • 좌측 상부 마감형
    1,600×750×200 물품식별번호 : 24721963

  • 우측 상부 마감형
    1,600×750×200 물품식별번호 : 24721965

2. 시공순서도

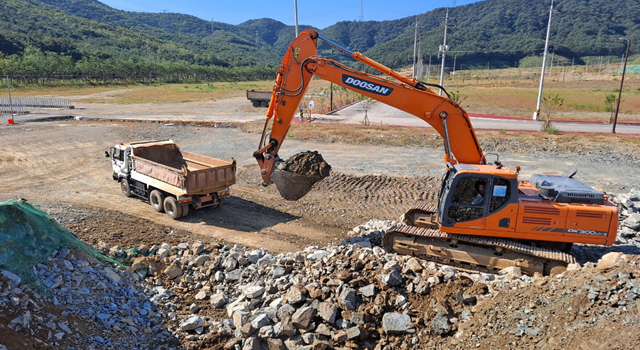

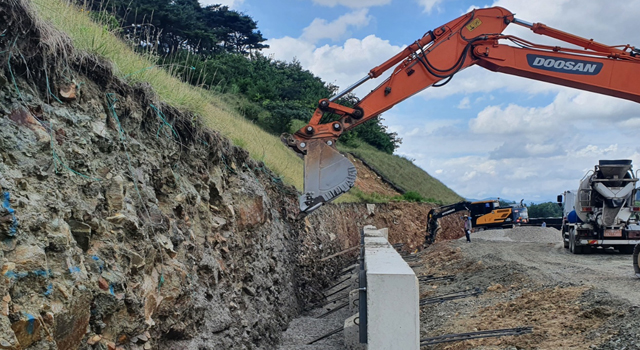

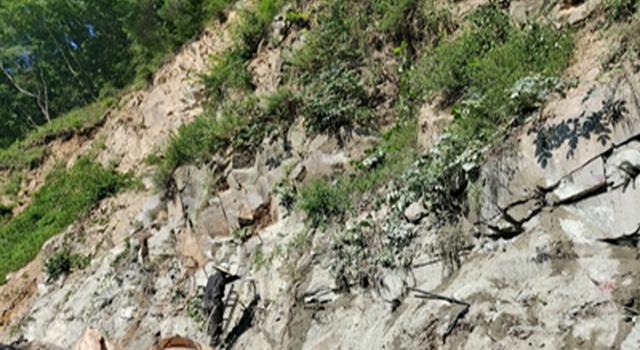

  • 01원지반 비탈면 절취 및 정리

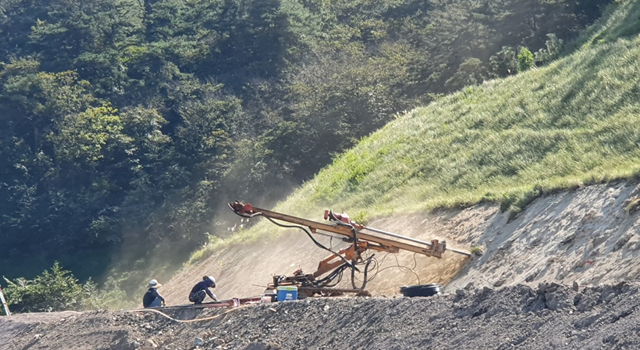

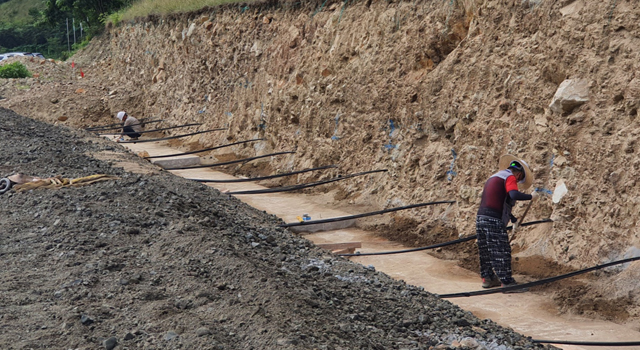

  • 02앵커공 천공
  • 03앵커체 삽입 및 그라우팅

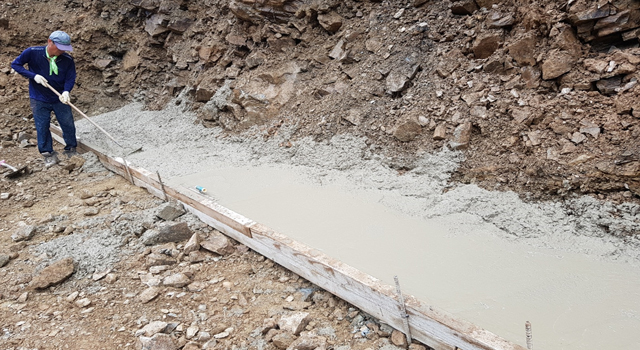

  • 04기초 콘크리트 타설

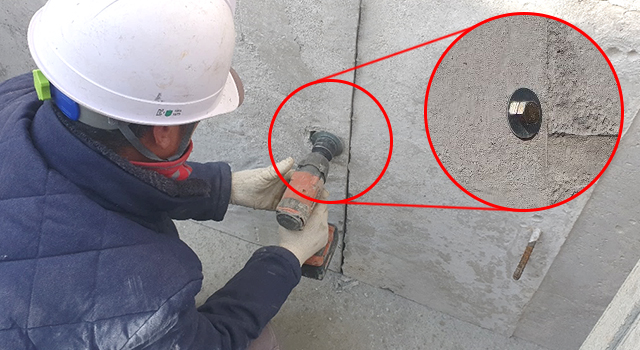

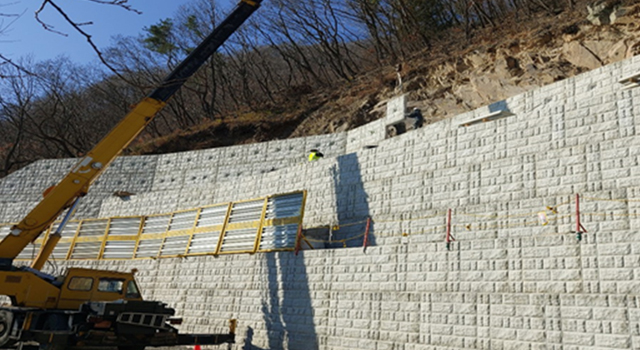

  • 05GMP PANEL 설치 및 연결볼트 설치
  • 06뒷채움 콘크리트 타설

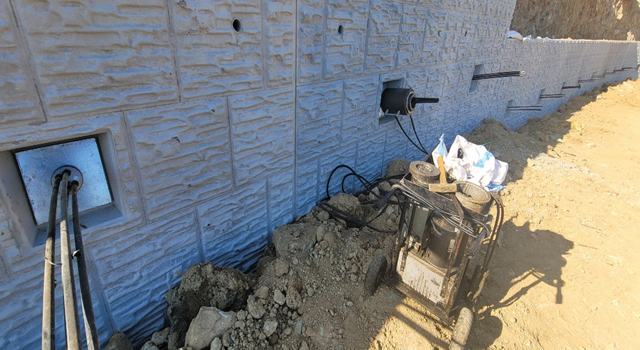

  • 07인장 및 뒷채움 토사채움
  • 08반복

N-TYPE

1. 제원

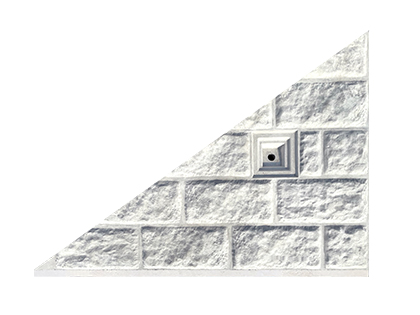

  • 좌측 기본 마감형
    2,250×1,500×225 물품식별번호 : 24501418

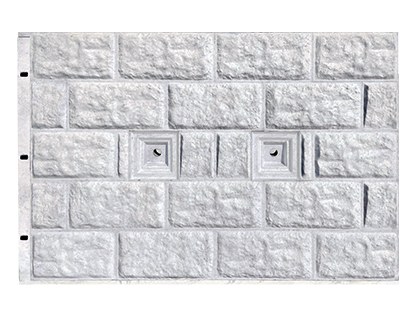

  • 기본형
    1,200×1,500×225 물품식별번호 : 24501421

  • 우측 기본 마감형
    2,250×1,500×225 물품식별번호 : 24501418

  • 대형
    2,250×1,500×225 물품식별번호 : 24501417

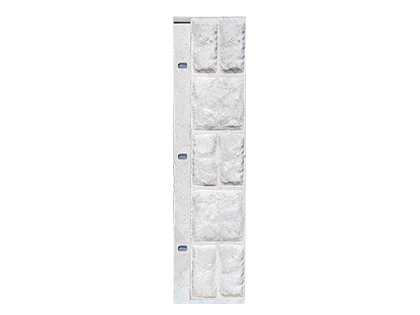

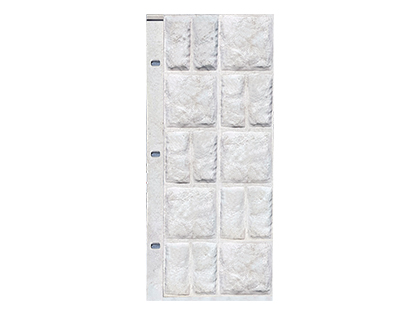

  • 연결 (300)
    300×1,500×225 물품식별번호 : 24501420

  • 연결 (600)
    600×1,500×225 물품식별번호 : 24721964

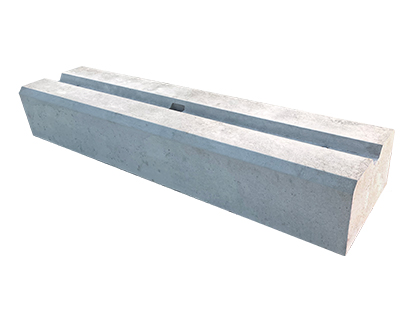

  • 기초블록
    2,000×300×500 물품식별번호 : 24501419

2. 시공순서도

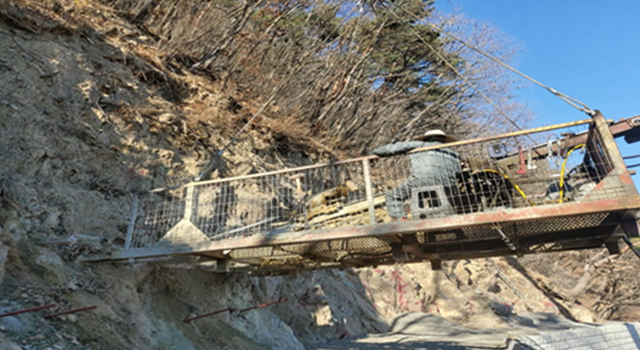

  • 01비탈면 천공
  • 02보강재 삽입 및 그라우팅

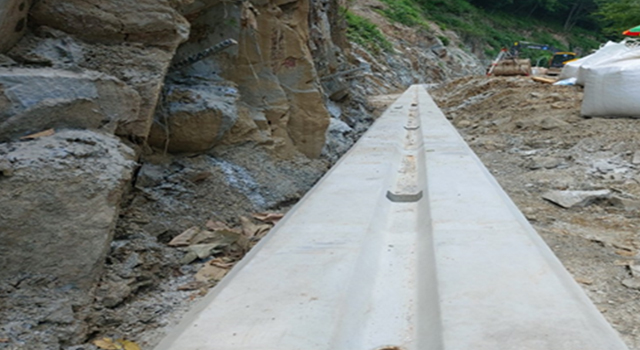

  • 03패널기초설치
  • 04패널설치

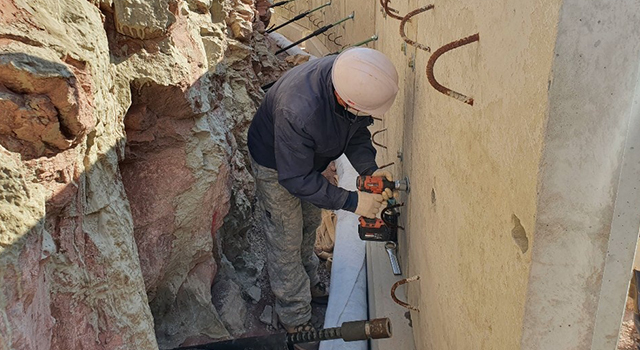

  • 05패널연결 (볼트체결)

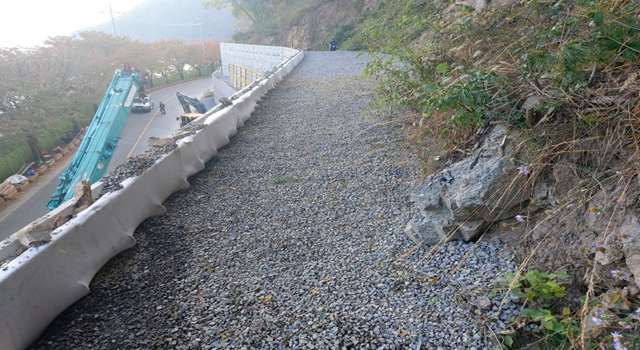

  • 06패널뒤채움
  • 07마감판설치
  • 08반복
